COMPONENTES Y TIPOS DE FIBRA ÓPTICA

Componentes de la Fibra Óptica

El Núcleo: En sílice, cuarzo fundido o plástico - en el cual se propagan las ondas ópticas. Diámetro: 50 o 62,5 um para la fibra multimodo y 9um para la fibra monomodo.

La Funda Óptica: Generalmente de los mismos materiales que el núcleo pero con aditivos que confinan las ondas ópticas en el núcleo.

El revestimiento de protección: por lo general esta fabricado en plástico y asegura la protección mecánica de la fibra.


Fibra Monomodo:

Potencialmente, esta es la fibra que ofrece la mayor capacidad de transporte de información. Tiene una banda de paso del orden de los 100 GHz/km. Los mayores flujos se consiguen con esta fibra, pero también es la más compleja de implantar. El dibujo muestra que sólo pueden ser transmitidos los rayos que tienen una trayectoria que sigue el eje de la fibra, por lo que se ha ganado el nombre de "monomodo" (modo de propagación, o camino del haz luminoso, único). Son fibras que tienen el diámetro del núcleo en el mismo orden de magnitud que la longitud de onda de las señales ópticas que transmiten, es decir, de unos 5 a 8 m m. Si el núcleo está constituido de un material cuyo índice de refracción es muy diferente al de la cubierta, entonces se habla de fibras monomodo de índice escalonado. Los elevados flujos que se pueden alcanzar constituyen la principal ventaja de las fibras monomodo, ya que sus pequeñas dimensiones implican un manejo delicado y entrañan dificultades de conexión que aún se dominan mal.

Fibra multimodo

Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 1 km, es simple de diseñar y económico.

El núcleo de una fibra multimodo tiene un índice de refracción superior, pero del mismo orden de magnitud, que el revestimiento. Debido al gran tamaño del núcleo de una fibra multimodo, es más fácil de conectar y tiene una mayor tolerancia a componentes de menor precisión.

Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo:

• Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica, tiene alta dispersión modal.
• Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene menor dispersión modal y el núcleo se constituye de distintos materiales.

Fibra Multimodo de Índice Gradiante Gradual:

Las fibras multimodo de índice de gradiente gradual tienen una banda de paso que llega hasta los 500MHz por kilómetro. Su principio se basa en que el índice de refracción en el interior del núcleo no es único y decrece cuando se desplaza del núcleo hacia la cubierta. Los rayos luminosos se encuentran enfocados hacia el eje de la fibra, como se puede ver en el dibujo. Estas fibras permiten reducir la dispersión entre los diferentes modos de propagación a través del núcleo de la fibra.

La fibra multimodo de índice de gradiente gradual de tamaño 62,5/125 m (diámetro del núcleo/diámetro de la cubierta) está normalizado, pero se pueden encontrar otros tipos de fibras:

Multimodo de índice escalonado 100/140 mm.

Multimodo de índice de gradiente gradual 50/125 m m.

Fibra Multimodo de índice escalonado:Las fibras multimodo de índice escalonado están fabricadas a base de vidrio, con una atenuación de 30 dB/km, o plástico, con una atenuación de 100 dB/km. Tienen una banda de paso que llega hasta los 40 MHz por kilómetro. En estas fibras, el núcleo está constituido por un material uniforme cuyo índice de refracción es claramente superior al de la cubierta que lo rodea. El paso desde el núcleo hasta la cubierta conlleva por tanto una variación brutal del índice, de ahí su nombre de índice escalonado.

El cable de fibra óptica se constituye principalmente de un núcleo rodeado de un revestimiento. La diferencia entre sus índices de refracción (indicados con n) es lo que hace que el haz de luz se mantenga dentro del núcleo (siempre que el haz haya entrado con el ángulo apropiado y el n del núcleo sea mayor que el del revestimiento).

Entonces habrá cables con:

• núcleo y revestimiento de plástico
• núcleo de vidrio y revestimiento de plástico (PCS=plastic clad silica)
• núcleo y revestimiento de vidrio (SCS=silica clad silica)

Los conductores de fibra óptica comunmente utilizados en transmisión de datos son de un grosor comparable a un cabello, variando el núcleo entre los 8 y los 100 mm (micrones), y el revestimiento entre 125 y 140 mm .

Adicionalmente, los conductores ópticos tienen un revestimiento de color que sigue un código de identificación o numeración, el cual varía según el fabricante/norma.

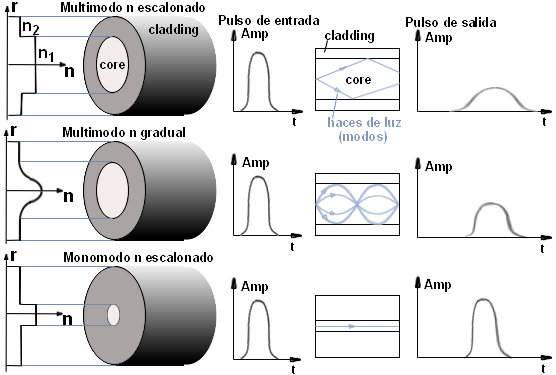

Existe otra clasificación, según la variación del índice de refracción dentro del núcleo, y según la cantidad de MODOS (haces de luz) :

• Multimodo de índice escalonado [Multimode step index] MM
• Multimodo de índice gradual [Multimode graded index] MM
• Monomodo (índice escalonado) [Single Mode step index] SM

l núcleo de una fibra multimodo de índice gradualel índice de refracción es máximo en el centro y va disminuyendo radialmente hacia afuera hasta llegar a igualarse al índice del revestimiento justo donde éste comienza. Por esto es que los modos (haces) se van curvando como lo muestra el dibujo.Dado que la velocidad de propagación de un haz de luz depende del índice de refracción, sucederá entonces que los modos al alejarse del centro de la fibra por un lado viajarán más rápido y por otro, al curvarse, recorrerán menor distancia, resultando todo esto en un mejoramiento del ancho de banda respecto a la deíndice escalonado.

Existe además un tipo de fibra denominada DISPERSION SHIFTED (DS) (dispersión desplazada) de la cual sólo se dirá aquí que no debe empalmarse con las comunes.

Recientemente ha surgido la fibra del tipo NZD (Non Zero Dispersion) la cual posee un núcleo más reducido (6m) y requiere un cuidado especial al empalmarla.

Otros tipos:
CS (Cut-off shifted), NZ-DS (Non-Zero Dispersion shifted) y ED (Er doped).

Fibra Óptica

la fibra óptica funciona como medio de transportación de la señal luminosa, generado por el transmisor de LED'S (diodos emisores de luz) y láser.
Los diodos emisores de luz y los diodos láser son fuentes adecuadas para la transmisión mediante fibra óptica, debido a que su salida se puede controlar rápidamente por medio de una corriente de polarización. Además su pequeño tamaño, su luminosidad, longitud de onda y el bajo voltaje necesario para manejarlos son características atractivas.

Las fibras ópticas son filamentos de vidrio de alta pureza extremadamente compactos: El grosor de una fibra es similar a la de un cabello humano. Fabricadas a alta temperatura con base en silicio, su proceso de elaboración es controlado por medio de computadoras, para permitir que el índice de refracción de su núcleo, que es la guía de la onda luminosa, sea uniforme y evite las desviaciones, entre sus principales características se puede mencionar que son compactas, ligeras, con bajas pérdidas de señal, amplia capacidad de transmisión y un alto grado de confiabilidad debido a que son inmunes a las interferencias electromagnéticas de radio-frecuencia.


Las fibras ópticas no conducen señales eléctricas por lo tanto son ideales para incorporarse en cables sin ningún componente conductivo y pueden usarse en condiciones peligrosas de alta tensión. Tienen la capacidad de tolerar altas diferencias de potencial sin ningún circuito adicional de protección y no hay problemas debido a los cortos circuitos. Tienen un gran ancho de banda, que puede ser utilizado para incrementar la capacidad de transmisión con el fin de reducir el costo por canal; De esta forma es considerable el ahorro en volumen en relación con los cables de cobre. Con un cable de seis fibras se puede transportar la señal de más de cinco mil canales o líneas principales, mientras que se requiere de 10,000 pares de cable de cobre convencional para brindar servicio a ese mismo número de usuarios, con la desventaja que este último medio ocupa un gran espacio en los ductos y requiere de grandes volúmenes de material, lo que también eleva los costos.

Descripción Física:

Es un medio fino (entre 2 y125µm), transporta rayos de luz. El material con el que esta construido puede ser de plástico, vidrio o silicio. Existen dos tipos: monomodo y multimodo.

Tecnología:

El espectro de la frecuencia electromagnética total se extiende de las frecuencias subsónicas a los rayos cósmicos; El espectro de frecuencia de luz se puede dividir en tres zonas generales:

• Infrarroja
• Visible
• Ultravioleta

Sistemas de comunicación de fibra óptica...

Los bloques principales de un enlace de comunicaciones de fibra óptica son:

• Transmisor
• Receptor
• Guía de fibra

El transmisor consiste de una interfase analógica o digital, un conversor de voltaje a corriente, una fuente de luz y un adaptador de fuente de luz a fibra.

La guía de fibra es un vidrio ultra puro o un cable plástico.

El receptor incluye un dispositivo conector, un foto detector, un conversor de corriente a voltaje un amplificador de voltaje y una interfase analógica o digital.

En un transmisor de fibra óptica la fuente de luz se puede modular por una señal análoga o digital. Acoplando impedancias y limitando la amplitud de la señal o en pulsos digitales. El conversor de voltaje a corriente sirve como interface eléctrica entre los circuitos de entrada y la fuente de luz. La fuente de luz puede ser un diodo emisor de luz LED o un diodo de inyección láser ILD, la cantidad de luz emitida es proporcional a la corriente de excitación, por lo tanto el conversor voltaje a corriente convierte el voltaje de la señal de entrada en una corriente que se usa para dirigir la fuente de luz. La conexión de esa fuente a la fibra es una interface mecánica cuya función es acoplar la fuente de luz al cable.

La fibra óptica consiste de un núcleo de fibra de vidrio o plástico, una cubierta y una capa protectora. El dispositivo de acoplamiento del receptor también es un acoplador mecánico. El detector de luz generalmente es un diodo PIN o un APD (fotodiodo de avalancha). Ambos convierten la energía de luz en corriente. En consecuencia, se requiere un conversor corriente a voltaje que transforme los cambios en la corriente del detector a cambios de voltaje en la señal de salida.

Tipos básicos de fibras ópticas:

• Multimodales
• Multimodales con índice graduado
• Monomodales

Los diferentes rayos ópticos recorren diferentes distancias y se desfasan al viajar dentro de la fibra. Por esta razón, la distancia a la que se puede trasmitir esta limitada.

Fibra multimodal con índice graduado: En este tipo de fibra óptica el núcleo esta hecho de varias capas concéntricas de material óptico con diferentes índices de refracción. La propagación de los rayos en este coso siguen un patrón similar mostrado en la figura.

En estas fibras él numero de rayos ópticos diferentes que viajan es menor y, por lo tanto, sufren menos el severo problema de las multimodales. Fibra monomodal: Esta fibra óptica es la de menor diámetro y solamente permite viajar al rayo óptico central. No sufre del efecto de las otras dos pero es mas difícil de construir y manipular. Es también mas costosa pero permite distancias de transmisión mayores.

La fibra óptica ha venido a revolucionar la comunicación de datos ya que tiene las siguientes ventajas:

• Gran ancho de banda (alrededor de 14Hz)
• Muy pequeña y ligera
• Muy baja atenuación
• Inmunidad al ruido electromagnético

Para transmitir señales por fibra óptica se utiliza modulación de amplitud sobre un rayo óptico, la ausencia de señal indica un cero y la presencia un uno. La transmisión de fibra óptica es unidireccional. Actualmente se utilizan velocidades de transmisión de 50, 100 y 200 Mbps, pero experimentalmente se han transmitido hasta Gbps sobre una distancia de 110 Kms.

Construcción... Núcleo, cubierta, tubo protector, búferes, miembros de fuerza, y una o más capas protectoras. Las principales variantes son:

1. Tubo suelto. Cada fibra está envuelta en un tubo protector.

2. Fibra óptica restringida. Rodeando al cable hay un búfer primario y uno secundario que proporcionan a la fibra protección de las influencias mecánicas externas que ocasionarían rompimiento o atenuación excesiva.

3. Hilos múltiples: Para aumentar la tensión, hay un miembro central de acero y una envoltura con cinta de Mylar.

4. Listón: Empleada en los sistemas telefónicos Tiene varios miembros de fuerza que le dan resistencia mecánica y dos capas de recubrimiento protector térmico.

Ventajas de la fibra óptica

Capacidad de transmisión: La idea de que la velocidad de transmisión depende principalmente del medio utilizado, se conservo hasta el advenimiento de las fibras ópticas, ya que ellas pueden transmitir a velocidades mucho más altas de lo que los emisores y transmisores actuales lo permiten, por lo tanto, son estos dos elementos los que limitan la velocidad de transmisión.

-Mayor capacidad debido al ancho de banda mayor disponible en frecuencias ópticas.

-Inmunidad a transmisiones cruzadas entre cables, causadas por inducción magnética.

-Inmunidad a interferencia estática debida a las fuentes de ruido.

-Resistencia a extremos ambientales. Son menos afectadas por líquidos corrosivos, gases y variaciones de  temperatura.

-La seguridad en cuanto a instalación y mantenimiento. Las fibras de vidrio y los plásticos no son conductores de electricidad, se pueden usar cerca de líquidos y gases volátiles.

APLICACIONES


Originalmente, la fibra óptica fue propuesta como medio de transmisión debido a su enorme ancho de banda; sin embargo, con el tiempo se ha planteado para un amplio rango de aplicaciones además de la telefonía, automatización industrial, computación, sistemas de televisión por cable y transmisión de información de imágenes astronómicas de alta resolución entre otros.

LED

La palabra Led proviene del inglés "Light Emitting Diode". En 1960 empezaron a usarse los primeros leds y solo eran de color verde, amarillo muy debil y rojo.

La base de la tecnologia LED está basada en el diodo, este es un componente electrónico de dos puntas que permite la circulacion de energïa a traves de el en un solo sentido.


El funcionamiento de un LED cosiste en el envio de energia a traves de los materiales conductores. Siendo mas especificos se envia un electron a traves de la banda de conduccion a la valencia y en este proceso se pierde energia, esta energia perdida en forma de un foton con amplitud, direccion y fase aleatoria. De esta manera la circulacion de energia hace que se genere luz. Sin embargo no todo es luz sino que al igual que las lamparas convencionales las LEDs tambien desprenden calor, pero en una cantidad mucho menor.


Dependiendo del material de que está hecho el LED, será la emisión de la longitud de onda y por ende el color, debe de escogerse bien la corriente que atraviesa el LED para obtener una buena intensidad luminosa y evitar que este se pueda dañar.

El LED tiene un voltaje de operación que va de 1.5 V a 2.2 voltios aproximadamente y la gama de corrientes que debe circular por él está entre los 10 y 20 miliamperios (mA) en los diodos de color rojo y de entre los 20 y 40 miliamperios (mA) para los otros LEDs.

Diferencias entre Led y el Diodo Láser

Láser

-Luz emitida en forma  unidireccional.

- Los fotones emitidos por un láser poseen longitudes de onda muy cercanas entre sí (Monocromática).

-Más rápido.

-Potencia de salida mayor.

-Modulación a altas velocidades, hasta GHz

 Led

-Luz emitida en múltiples direcciones.

- Existen fotones con mayores dispersiones en cuanto a las longitudes de onda.

-Mayor estabilidad térmica

-Menor potencia de salida, mayor tiempo de vida

-Mas económico

-Velocidad de modulación hasta 200MHz

Diodo Laser

Los Diodos láser, emiten luz por el principio de emisión estimulada, la cual surge cuando un fotón induce a un electrón que se encuentra en un estado excitado a pasar al estado de reposo, este proceso esta acompañado con la emisión de un fotón, con la misma frecuencia y fase del fotón estimulante. Para que el numero de fotones estimulados sea mayor que el de los emitidos de forma espontánea, para que se compensen las perdidas, y para que se incremente la pureza espectral, es necesario por un lado tener una fuerte inversión de portadores, la que se logra con una polarización directa de la unión, y por el otro una cavidad resonante, la cual posibilita tener una trayectoria de retroalimentación positiva facilitando que se emitan mas fotones de forma estimulada y se seleccione ciertas longitudes de onda haciendo mas angosto al espectro emitido.

El diodo láser también se conoce como láser semiconductor o también conocidos como láseres de inyección, Estos diodos pueden producir luz visible (roja, verde o azul) y luz invisible (infrarroja).

APLICACIÒN BÀSICA

La aplicación básica que se le ha dado al diodo LASER es como fuente de alimentación lumínica para sistemas de telecomunicaciones vía fibra óptica. El diodo láser es capaz de proporcionar potencia óptica entre 0.005-25mW, suficiente para transmitir señales a varios kilómetros de distancia y cubren un intervalo de longitud de onda entre 920 y 1650 nm. Sin embargo para utilizar un diodo láser como fuente lumínica, es necesario diseñar un sistema de control que mantenga el punto de operación del sistema fijo, debido a que un corrimiento de este punto puede sacar al diodo fuera de operación o incluso dañarlo.


El funcionamiento del diodo láser lo determinan su composición química y su geometría.
Todos los diodos son, en esencia, estructuras de varias capas, formadas por varios tipos diferentes de material semiconductor. Los materiales son contaminados con impurezas por medio de químicos, para darles ya sea un exceso de electrones (Tipo N) o un exceso de vacantes de electrones (Tipo P).
Los diodos láser que emiten en la región 0.78 a 0.9 micrón, están formados por capas de arseniuro de galio (GaAs) y arseniuro de aluminio y galio (ALGaAs) desarrollado sobre un subestrato de GaAs. Los dispositivos para longitud de onda mayor, que emiten a 1.3 a 1.67 micrones, se fabrican con capas de arseniuro fosfuro de indio y galio (InGaASP) y fosfuro de indio (InP), desarrollado sobre un subestrato de InP.

¿Para que se utiliza?

• CD – DVD
• Impresora Láser
• Soldadura Láser
• Usos medicinales
• Usos Militares

FOTODETECTOR

La definición básica de un fotodetector radica en su funcionamiento como transductor de luz que proporciona una señal eléctrica como respuesta a la radiación óptica que incide sobre la superficie sensora.

Existen dos tipos fundamentales de detectores de luz, los térmicos y los fotónicos que operan con mecanismos de transducción diferentes.

Los detectores térmicos absorben (detectan) la energía de los fotones incidentes en forma de calor con lo que se produce un incremento en la temperatura del elemento sensor que implica también un cambio en sus propiedades eléctricas como por ejemplo la resistencia. El cambio en esta propiedad eléctrica en función del flujo radiante recibido es lo que permite su medida a través de un circuito exterior. La mayoría de esta clase de fotodetectores son bastante ineficientes y relativamente lentos como resultado del tiempo requerido para cambiar su temperatura, lo que les hace inadecuados para la mayor parte de las aplicaciones fotónicas.

Los detectores fotónicos no utilizan la energía del fotón en forma de calor, sino que la invierten en incrementar la energía de sus portadores de carga, con lo que se modifican las propiedades de conducción eléctrica de los sistemas detectores en función del flujo de fotones recibido. Este proceso de conversión implica la transformación de los fotones incidentes en electrones, pero esta respuesta simple no tendría ninguna relevancia si esos electrones no se ponen en movimiento para generar una corriente, que es la magnitud que realmente podemos medir, para ello en ocasiones hay que aplicar un campo eléctrico, dando lugar a un esquema como el de la figura 4.1. Dado su origen, la corriente así generada recibe el nombre de fotocorriente. Es a esta clase de detectores a la que nos vamos a dedicar en este tema.

Modulación

MODULACION PCM


Es un procedimiento de modulación utilizado para transformar una señalanalógica en una secuencia de bits (señal digital)La modulación de código de pulsos PCM (pulse code modulation), no sólo
cuantifica la señal, sino que utiliza un código para designar cada nivel en cada tiempo de
muestra.

Se realiza mediante 3 pasos:

-Muestreo

-Cuantización

-Codificación

MUESTREO
Consiste en tomar muestras (medidas) del valor de la señal n veces por segundo, con lo que tendrán n niveles de tensión en un segundo. Nyquist concluyo que Una señal continúa que no contenga componentes espectrales mayores que la frecuencia B esta determinada en forma única por sus valores en intervalos uniformes menores a 1/2B. Expresado en términos la "frecuencia de muestreo debe ser mayor o igual al doble de la frecuencia máxima de la señal muestreada"

CUANTIZACION

En la cuantificación se asigna un determinado valor discreto a cada uno de los niveles de tensión obtenidos en el muestreo. Como las muestras pueden tener un infinito número de valores en la gama de intensidad de la voz, gama que en un canal telefónico es de aproximadamente 60 dB, o, lo que es lo mismo, una relación de tensión de 1000:1, con el fin de simplificar el proceso, lo que se hace es aproximar al valor más cercano de una serie de valores predeterminados.

CODIFICACIÓN

Después de ser cuantizada, la muestra de entrada, esta limitada a 256 valores discretos. La mitad de estas son muestras codificadas positivas, la otra mitad son muestras codificadas negativas.En la codificación, a cada nivel de cuantificación se le asigna un código binario distinto, con lo cual ya tenemos la señal codificada y lista para ser transmitida. La forma de una onda sería la indicada como (f)

Taza de prueba de la modulacion
PCM









PCM es el método de prueba usado para digitalizar la voz en la transmisión de línea-T en los sistemas de telecomunicaciones en América del NortE.




Modulacion en fase PSK




La modulación PSK es el método más eficiente para transmitir datos binarios en presencia de ruido. La desventaja es que el diseño del emisor y receptor se complica extraordinariamente. Es ideal para comu­nicaciones síncronas.

La técnica de modulación en fase utiliza las variaciones de fase de la onda portadora, según la señal digital. Por ejemplo, el bit 1 con fase M y el bit 0 con fase O.

En el sistema PSK convencional es necesario tener una portadora en el receptor para sincronización, o usar un código autosincronizante. Esto supone tener un receptor más complejo.




Modulación por desplazamiento de frecuencia FSK

FSK (Frequency-shift keying), es una modulación de frecuencia donde la señal moduladora (datos) es digital. Los dos valores binarios se representan con dos frecuencias diferentes (f1 y f2) próximas a la frecuencia de la señal portadora fp.

El índice de modulación tiene gran incidencia en la señal modulada y determina los dos tipos fundamentales de FSK.

Conversion Analogica-digital

COMPARACIÓN ENTRE LAS SEÑALES DIGITAL Y ANALÓGICA

Una señal analógica es aquella cuya amplitud (típicamente tensión de una señal que proviene de un transductor y amplificador) puede tomar en principio cualquier valor, esto es, su nivel en cualquier muestra no está limitado a un conjunto finito de niveles predefinidos como es el caso de las señales cuantificadas.


En cambio, una señal digital es aquella cuyas dimensiones (tiempo y amplitud) no son continuas sino discretas, lo que significa que la señal necesariamente ha de tomar unos determinados valores fijos predeterminados en momentos también discretos

CAD

La conversión analógica-digital consiste en la aplicación de señales analógicas en señales digitales, con el propósito de facilitar su procesamiento (codificación, comprensión, etc) y hacer la señal resultante (la digital) mas inmune al ruido y otras interferencias a las que son mas sensibles las señales analógicas.

Analógica-digital Para realizar la conversión Analogico-digital el conversor ADC (Analog-to- Digital Converter - Conversor Analógico Digital) tiene que efectuar los  siguientes procesos:

1.- Muestreo de la señal analógica. 2.- Cuantización de la propia señal 3.- Codificación del resultado de la cuantización, en código binario. Filtro Pasa bajos Son aquellos que introducen muy poca atenuación a las frecuencias que son menores  que una determinada, llamada frecuencia de corte. Las frecuencias que son mayores que la de corte son atenuadas fuertemente. El filtro requiere de dos terminales de entrada y dos de salida, de una caja negra, también denominada cuadripolo o bipuerto, así todas las frecuencias se pueden presentar a la entrada, pero a la salida solo estarán presentes las  que permita pasar el filtro. De la teoría se obtiene que los filtros están caracterizados por  sus funciones de transferencia, así cualquier configuración de elementos activos o pasivos  que consigan cierta función de transferencia serán considerados un filtro de cierto tipo. CIRCUITO DE MUESTREO Y RETENCION Consta de una entrada y una salida y dispone de una entrada de control, S/H. Si S/H=1, el  circuito se encuentra en muestreo, si S/H=0, entonces se encuentra en retención. Se puede decir que es una memoria Analogica. En MUESTREO esta memorizando la señal  de entrada, y en RETENCION la recuerda y la mantiene en tiempo. Su finalidad es mantener constante la señal que se quiere convertir con un convertidor A/D. Por tanto, es sistemas de adquisición de datos se colocaría justo delante del convertidor A/D.

CONDICIÓN DE NYQUIST  El ingeniero sueco Harry Nyquist formuló el siguiente teorema para obtener una grabación digital de calidad: “La frecuencia de muestreo mínima requerida para realizar una grabación digital de calidad, debe ser igual al doble de la frecuencia de audio de la señal analógica que se pretenda digitalizar y grabar”.Este teorema recibe también el nombre de “Condición de Nyquist”. Es decir, que la tasa de muestreo se debe realizar, al menos, al doble de la frecuencia de los sonidos más agudos que puede captar el oído humano que son 20 mil hertz por segundo (20 kHz). Por ese motivo se escogió la frecuencia de 44,1 kHz como tasa de muestreo para obtener “calidad de CD”, pues al ser un poco más del doble de 20 kHz, incluye las frecuencias más altas que el sentido del oído puede captar. Cuantificación y Codificación Cuantificar es el proceso de convertir una entrada analógica continua en una serie de niveles discretos de salida. Estos niveles se pueden identificar por una serie de numeros, en general como un codigo binario. La operacion de cuantificar una señal se ilustra por la figura siguiente que muestra la transferencia de las tensiones continuas a valores discretos con ocho estados de salida correspondientes a un conversor A/D de tres digitos.  Codificacion de la señal en codigo binario: Despues de realizade la cuantizacion, los valores de las tomas de voltajes se representan numericamente por medio de codigos y estandares previamente establecidos. Lo mas comun es codificar la señal digital en codigo numerico binario.

La codificación permite asignarle valores numéricos binarios equivalentes  a los valores de tensiones o voltajes que conforman la señal eléctrica analógica original.

En este ejemplo gráfico de codificación, es posible observar cómo se ha obtenido una señal digital y el código binario correspondiente a los niveles  de voltaje que posee la señal analógica. La siguiente tabla muestra los valores numéricos del 0 al 7, pertenecientes  al sistema decimal y sus equivalentes en código numérico binario. En esta tabla se puede observar que utilizando sólo tres bits por cada número en código binario, se pueden representar ocho niveles o estados de cuantización.

Valores en volt en Sistema Decimal	Conversión a Código Binario
0	000
1	001
2	010
3	011
4	100
5	101
6	110
7	111

Y en esta otra tabla se puede ver la sustitución que se ha hecho de los valores numéricos correspondientes a los voltajes de las muestras tomadas de la señal analógica utilizada como ejemplo y su correspondiente conversión a  valores en código binario.

Valor de los voltajes de la señal           analógica del ejemplo	Conversión a Código Binario
0	000
2	010
3	011
4	100
6	110
7	111
7	111
5	101
4	100
3	011
0	000

CONVERSIÓN DIGITAL-ANALÓGICA

"Un convertidor Digital/Analógico (DAC), es un elemento que recibe información

de entrada digital, en forma de una palabra de "n" bits y la transforma a señal

analógica, cada una de las combinaciones binarias de entrada es convertida en

niveles lógicos de tensión de salida".

Este tipo de conversores se utiliza en reproductores de sonido de todo tipo,
dado que actualmente las señales de audio son almacenadas en forma digital
(por ejemplo, MP3 y CDs), y para ser escuchadas a través de los altavoces,
los datos se deben convertir a una señal analógica. Los conversores digital-analógico
también se pueden encontrar en reproductores de CD, reproductores de música
digital, tarjetas de sonidos de PC, etc

Convertidor de escalera (R-2R) Amp. Sumador

Una red R-2R o también llamada escalera de resistencias es un circuito electrónico formado por resistencias alternando dos valores posibles, donde un valor debe ser el doble del otro. Varias configuraciones son posibles.
Una red R-2R permite de una forma simple y económica implementar un convertidor digital-analógico (DAC), enlazando grupos de resistencias de precisión alternando los dos valores posibles en una escalera.Los convertidores digital-analógico (DAC) de escalera o red R-2R hacen uso de la red R-2R para generar una señal analógica a partir de los datos digitales que se presenten en sus entradas. A diferencia del DAC de pesos ponderados, el de red R-2R solo necesita dos valores de resistencias. Lo que lo hace mucho más sencillo.
